日本日本technostar振动/疲劳评估系统

日本日本technostar振动/疲劳评估系统

产品型号:

所属分类:

产品时间:2020-08-13

简要描述:日本日本technostar振动/疲劳评估系统
这是一个基于结果执行动态分析和疲劳评估的系统。
您可以通过简单的操作(内置有限元求解器)从每个分析的输入数据执行结果评估。
对于频率/瞬态响应分析,除了常规的Nastran和其他预先指定响应点的方法外,我们还提供了根据需要交互确定所需响应点的方法。
除了一般的特征值分析,频率响应分析和瞬态响应分析之外,还可以从柔性多体动力学(MBD)的响应结果中获

详细说明:

日本日本technostar振动/疲劳评估系统



特征

这是一个基于结果执行动态分析和疲劳评估的系统。

  • 您可以通过简单的操作(内置有限元求解器)从每个分析的输入数据执行结果评估。
  • 对于频率/瞬态响应分析,除了常规的Nastran和其他预先指定响应点的方法外,我们还提供了根据需要交互确定所需响应点的方法。
  • 除了一般的特征值分析,频率响应分析和瞬态响应分析之外,还可以从柔性多体动力学(MBD)的响应结果中获得对象的时间序列动态结果。
  • 从获得的动态结果可以容易地进行疲劳评估。
  • 它支持大型模型。
  • 我们还可以开发定制功能以满足您的需求。

分析数据创建

  • 可以为每个分析创建输入数据
  • 您可以为RecurDyn创建弹性体信息(RFI)

特征值分析

  • 高性能矩阵归约功能(MLDS)甚至可以大规模求解大型模型。
  • 可以直接输出RecurDyn的弹性体信息(RFI)。

日本日本technostar振动/疲劳评估系统

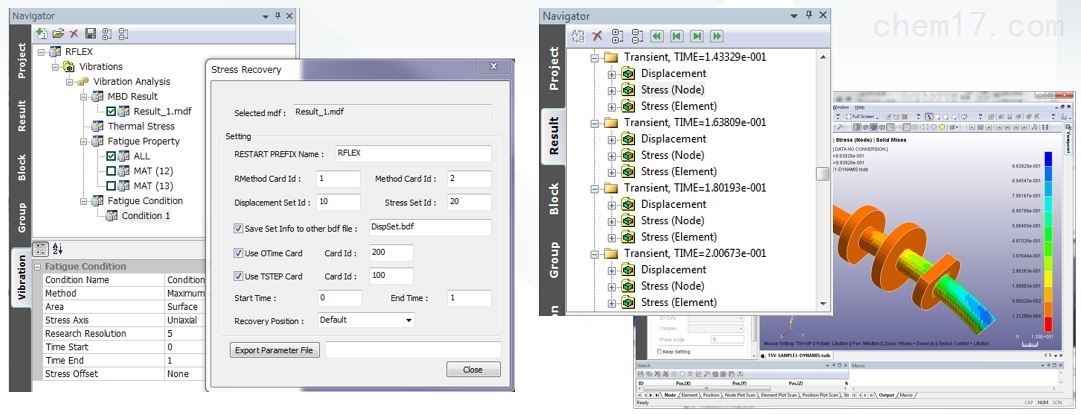

从MBD结果计算柔性体的动态位移/应力

  • 可以从TS-Solver的实际特征值分析结果(模态位移)和RecurDyn的挠性体的动态响应结果(模态位移)获得整个柔性体的动力响应(位移和应力)。
  • 使用GUI可以轻松完成所有设置。

疲劳强度评估

  • 提供疲劳极限图
  • 对于应力历程,搜索对象表面上安全系数最小的方向,并获得最弱方向上的平均应力,应力幅度和安全系数。
  • 为了减少计算量,应力和安全系数的计算只能限于表面。

示例:曲轴

操作环境

  • 操作系统:Windows7 64bit
  • 分析数据创建:TSV-Pre
  • 有限元分析,应力恢复:TS-Solver(内置)
  • 结果和疲劳处理:TSV-PostPro
  • MBD:RecurDyn或Adams
