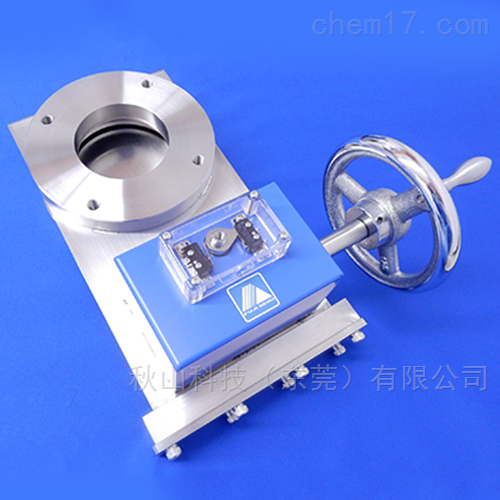

日本fuji手动紧凑型闸阀EX-03系列

日本fuji手动紧凑型闸阀EX-03系列

产品型号:

所属分类:

产品时间:2021-03-30

简要描述:日本fuji手动紧凑型闸阀EX-03系列
它结构紧凑,重量轻,打开和关闭操作平稳。
*的浇口机构可以承受反向压力,并且表面之间的空间超薄。(不使用凸轮弹簧。)

详细说明:

日本fuji手动紧凑型闸阀EX-03系列

由于采用了我们独chuang的驱动系统,因此结构紧凑且具有出色的性价比。

特征

  • 它结构紧凑,重量轻,打开和关闭操作平稳。
  • *的浇口机构可以承受反向压力,并且表面之间的空间超薄。(不使用凸轮弹簧。)
  • 它是在无尘室中组装和检查的。
  • 现在价格更实惠了。

EX-03系列的主要规格

标准法兰JIS / ISO / CF / KF(NW)
口径40-400(毫米)
泄漏量外壳1 x 10 -11 Pa m 3 / s以下
阀座1 x 10 -10 Pa m 3 / s以下
使用面积10 5〜10 -6
主要成分SUS304
阀杆密封氟橡胶O形圈
驱动系统手动(油门手柄旋转)
打开/关闭显示带微动开关(用于检测打开/关闭的每个位置)



  • EX-JIS-03系列尺寸图
  • EX-KF-03系列尺寸图
  • EX-ISO-03系列尺寸图
  • EX-CF-03系列尺寸图
  • EX-CF-03系列尺寸图

日本fuji手动紧凑型闸阀EX-03系列



当社オリジナルの駆動方式により、コンパクトでコストパフォーマンスに優れております。

特長

  • コンパクト・軽量で開閉動作もスムーズです。
  • *のゲート機構は逆圧にも耐え、面間は超薄型です。(カムスプリングは使用していません。)
  • クリーンルーム内で組立、検査しています。
  • 価格は、よりお求めやすくなりました。

EX-03シリーズの主な仕様

標準フランジJIS・ISO・CF・KF(NW)
口径40~400(mm)
リーク量ハウジング 1×10-11 Pa m3/s 以下
バルブシート 1×10-10 Pa m3/s 以下
使用領域105~10-6Pa
主要材質SUS304
ステムシールバイトンOリング
駆動方式マニュアル (スロットルハンドル回転)
開閉表示マイクロスイッチ付き(開/閉 各位置検出用)
