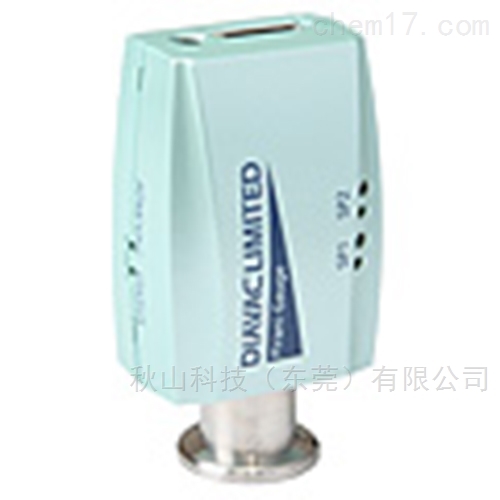

日本大亚真空diavac皮拉尼真空计
产品型号： TRP-11 / TRP-11SP
所属分类：真空计
产品时间：2021-02-24
简要描述：日本大亚真空diavac皮拉尼真空计TRP-11 / TRP-11SP■可以在从5×10 -2 Pa到大气压的宽范围内进行压力测量 ■数字电路显着改善了温度补偿功能并实现了高精度 ■数字电路和*的灯丝结构实现了重量轻和紧凑
详细说明：
日本大亚真空diavac皮拉尼真空计TRP-11 / TRP-11SP
| 功能/应用 |
■可以在从5×10 -2 Pa到大气压的宽范围内进行压力测量
■数字电路显着改善了温度补偿功能并实现了高精度
■数字电路和*的灯丝结构实现了重量轻和紧凑
■压力输出DC 0至10V（输出分辨率14位）成比例，和
压力变换由数学公式能够通过登录线性输出
■传感器TRP-11由DC12的电源电压至30V驱动，并且
显示是在AC100到240V。可使用的范围
■通过集成“传感器控制电路”，可以在没有电源指示器的情况下使用它，
从而节省了空间。RS-485数字通信是标准设备，是自动化的理想选择
■ ATM（大气压）/ VAC（高真空）调节可通过按动开关进行调节
■状态LED功能可改善传感器状态的可视性
■各种过程的压力非常适合监控
■ TRP-11SP（可选）配有两个设定点，
可用作真空开关。
内置开关可轻松设置设定点 |
日本大亚真空diavac皮拉尼真空计TRP-11 / TRP-11SP
| 产品规格 |
○传感器零件规格| 类型/格式 | 皮拉尼真空计TRP-11 / TRP-11SP | | 温度范围 | 运行期间：5至60°C储存：-10至65°C | | 封面材料 | ABS树脂 | | 防护结构 | 相当于IP40 | | 电缆长度 | 100m以下（使用双绞屏蔽线）连接器标准装备* 2 | | 真空连接 | NW16（标准）
ф15（可选） | | 外观尺寸图 | [PDF] [DXF] | | 大量的 | 约120g / 130g（TRP-11SP） |
|
○电路部分规格| 测量方式 | 恒温法 | | 测量范围 | 5.0×10 -2〜1.0 ×10 5帕 | | 压力分辨率 | 尾数（3位数字，包括2个小数位）+带符号的指数 | | 模拟量输出 | DC 0至10V输出电压= LOG（P）+3负载电阻10kΩ或更高
电压分辨率0.6mV | | 附属机制 | 大气压（ATM），高真空（HV）外部调节开关 | | 数字通讯 | RS-485 2线半双工站数：0至15ch
（9600bps，8个数据位，偶校验，1个停止位） | | 设定点* 1 | 2点独立NPN集电极开路方法负逻辑
输出额定值：DC 30V 50mA | | 额定功率 | DC24V（12-30V）35mA / 55mA（TRP-11SP） | | 配件 | 迷你驱动器连接器标准装备* 2 | | 选项 | 测量代码：TR-C **
（**以代码长度05 = 5m，10 = 10m 5m为单位出售） | | 目录PDF | 目录[PDF] |
|
|
